Beschrijving

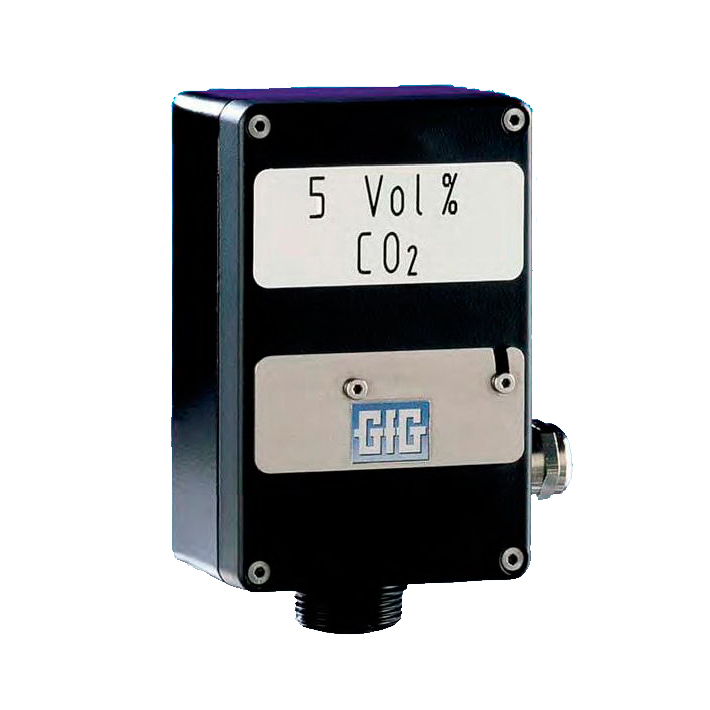

De IR24 is een robuuste, industriële opnemer voor de detectie van CO2-gas (0-5 Vol. %) of methaan (CH4) in de omgevingslucht. De sensor meet selectief en reageert niet op andere gascomponenten. De geïntegreerde elektronica zorgt voor een nauwkeurig en stabiel signaal naar de controller.
Potentiometers en een testaansluiting, bereikbaar via het servicedeksel, maken het mogelijk de opnemer ter plaatse te kunnen controleren, respectievelijk te kalibreren.
De beschermingsgraad van de behuizing is IP54. Voor bescherming tegen weersinvloeden of mechanische belastingen zijn speciale voorzieningen mogelijk.
De opnemer is geschikt voor gebruik in een omgevingstemperatuur van -20 tot +40°C. Het gebruik van de infrarood methode is mogelijk in een inerte atmosfeer, in een omgeving met zuurstoftekort of in een atmosfeer met hoge (andere) gasconcentraties.
De IR-methode kan worden gebruikt waarbij andere meetprincipes katalysatorvergiftiging kan optreden door de aanwezigheid van siliconen, zwavelverbindingen, freonen, halogenen, en loodverbindingen.
De uitvoering met 0,2…1 mA uitgang wordt volgens een 3-draads aansluiting aangesloten op een passende controller/meldeenheid van het type GMA 41…44, resp. GMA 81…84, max. loop-weerstand 3000 Ohm.
De uitvoering met 4…20 mA uitgang kan met een 3-draads aansluiting worden verbonden met eenzelfde controller/meldeenheid, maximum loop-weerstand 150 Ohm. Aanbevolen signaalkabel LiYCY, afgeschermd, tot 200 m 3 x 0,75 mm2 , vanaf 200 m 3 x 1,5 mm2.
Specificaties
| meetbereik | volgens selectie |
|---|---|
| sensor | NDIR |
| sensorlevensduur | > 5 jaar |
| gastoevoer | diffusie van omgevingslucht |
| uitgang | 0,2…1 mA of 4…20 mA |
| voeding | 18…26 V DC |
| afmetingen | 100 x 145 x 60 mm |
| gewicht | 550 g |
| werktemperatuur | -20…+40°C |
