Beschrijving

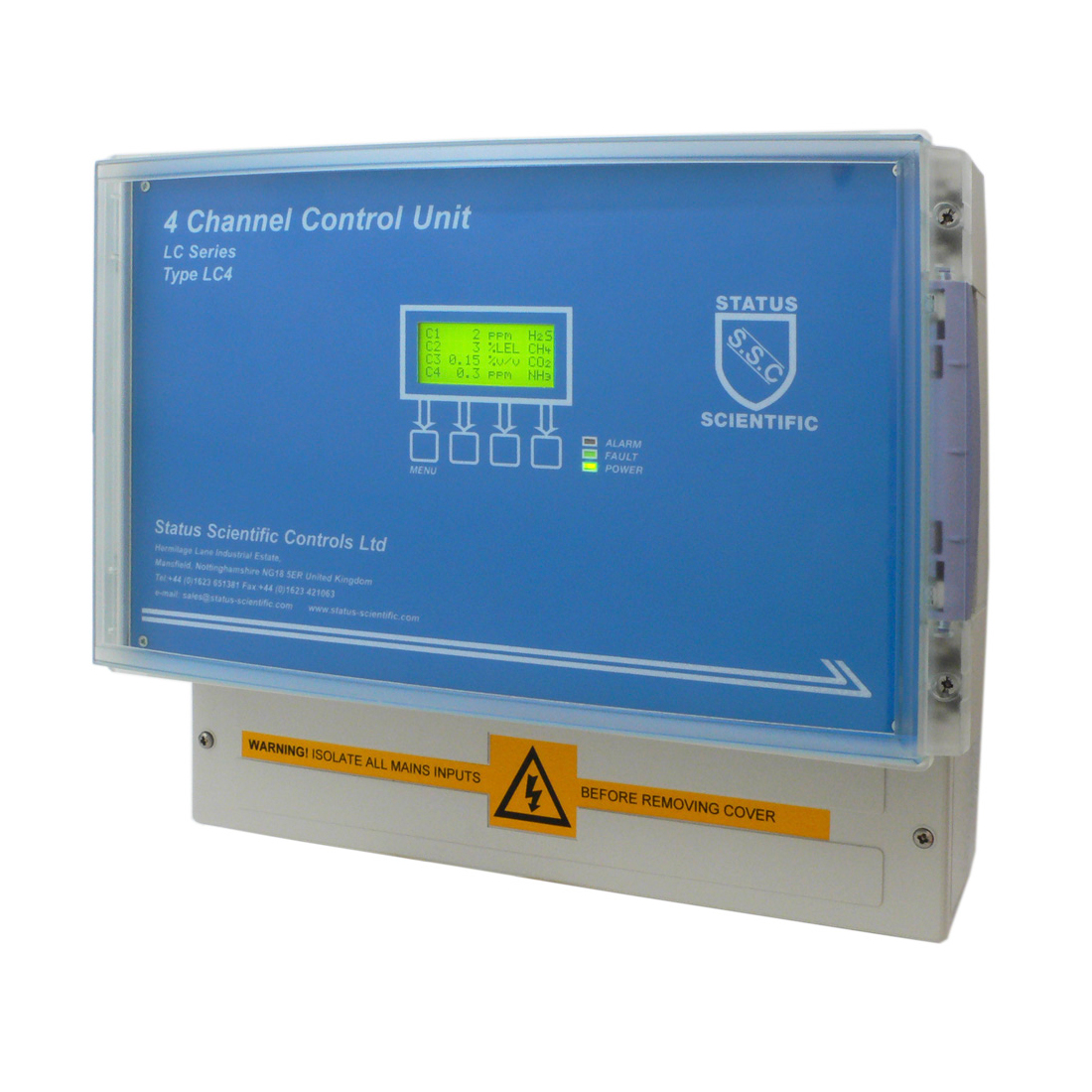

De Status LC 1 tot 4 kanalen zijn scherp geprijsde controle- en bedieningssystemen. Deze serie kent 4 varianten; 1-, 2-, 3- en 4-kanaals. Afhankelijk van uw ruimte kan de versie met het geschikt aantal kanalen gekozen worden. Na installatie is het mogelijk om met de Status LC-systemen informatie over de aangesloten detectors en sensoren af te lezen. Ook zijn zo alarmwaardes in te stellen zodat de Status LC-systemen de mensen in of buiten de ruimte kan alarmeren bij gevaar.
Technische specificaties Status LC1-4
| Type | LC Control Units |
|---|---|
| Afmetingen (in mm) | 188 x 160 x 106 (LC1), 280 x 219 x 156 (LC2), 390 x 316 x 167(LC4) |
| Gewicht | 1Kg(LC1),1.9Kg(LC2), 3.8Kg(LC4) |
| Operating Temp | 10ºC to +50ºC |
| Humidity Range | 0 to 95% R.H. Non-condensing |
| Input Voltage | 18-28V DC, or 100-240V AC 50/60 |
| Beschermingsklasse behuizing | IP65 |
| User interface | |
|---|---|
| Display | Backlit 122 x 32 dot Liquid Crystal Display (LCD) Option for LC 4 – LED Backlit 240×128 dot Liquid Crystal Display (LCD) |
| Bediening | 4 knoppen |
| LED Indications Option 1 |
Red Indicates alarm condition. Yellow Indicates fault condition. Green Indicates power ON |
| LED Indications Option 2 |
Green Indicates power ON Red Indicates alarm level 3 condition. Red Indicates alarm level 2 condition. Red Indicates alarm level 1 condition. Yellow Indicates fault condition. |
| Input Modules | |
|---|---|
| Number of channels | 4 max |
| Signal Inputs 4 Max |
Mogelijke opties: 4-20mA Current Loop from 24V source. |
| Analogue Output 4 Max | 4-20mA Current source proportional to detected signal. 4-20mA Current sink proportional to detected signal. 1-5V Voltage output proportional to detected signal. |
|
Relays – 10 Max Contacts |
1 relay assigned to alarm level 1 – channels 1 to 8. |
| Power Supply | |
|---|---|
| Fuse 1 (AC Input) | T1.0A |
| Fuse 2 (24VDC input) | T500mA |
