Beschrijving

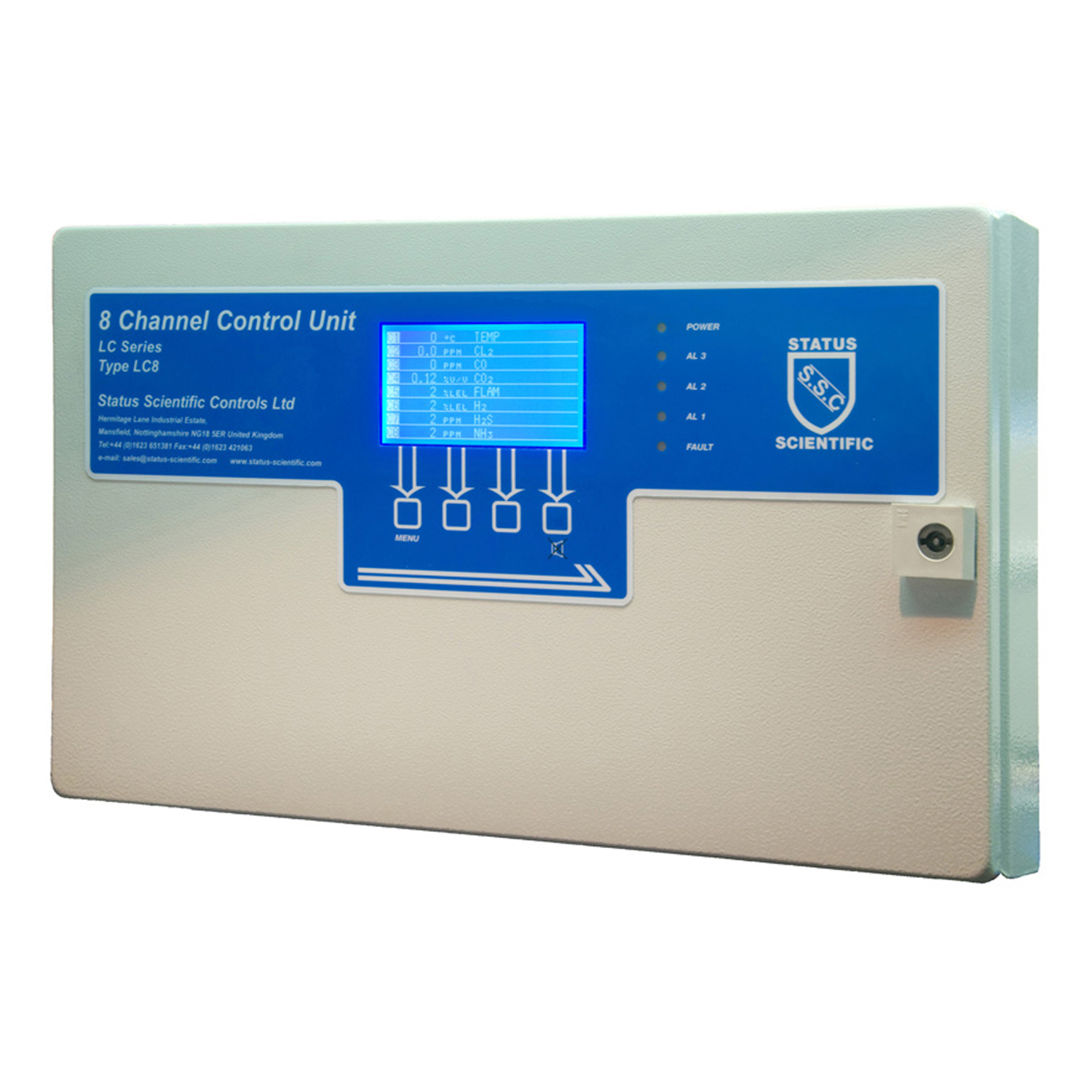

De Status LC8 is een scherp geprijsd controle- en bedieningssysteem voor vele types gasdetectors en sensoren. Er kunnen tot wel 8 gasdetectors en sensoren op het systeem worden aangesloten. Waarna het mogelijk is om met de Status LC8 informatie over deze detectors en sensoren af te lezen. Ook zijn zo alarmwaardes in te stellen zodat de CL8 de mensen in de ruimte kan alarmeren bij gevaar.
Technische specificaties Status LC8
| Afmetingen | 500mm breed x 300mm hoog x 80mm diep |
|---|---|
| Gewicht | 7.65 kg |
| Operating Temp | 10ºC to +50ºC |
| Humidity Range | 0 to 95% R.H. Non-condensing |
| Input Voltage | 18-28V DC, or 100-240V AC 50/60 |
| Beschermingsklasse behuizing | IP65 |
| User interface | |
|---|---|
| Display | Uitlezing per detector |
| Bediening | 4 knoppen |
| LED Indications Option 1 |
Red Indicates alarm condition. Yellow Indicates fault condition. Green Indicates power ON |
| LED Indications Option 2 |
Green Indicates power ON Red Indicates alarm level 3 condition. Red Indicates alarm level 2 condition. Red Indicates alarm level 1 condition. Yellow Indicates fault condition. |
| Input Modules | |
|---|---|
| Number of channels | 8 max |
| Signal Inputs 8 Max |
Mogelijke opties: 4-20mA Current Loop from 24V source. |
| Analogue Output 8 Max | 4-20mA Current source proportional to detected signal. 4-20mA Current sink proportional to detected signal. 1-5V Voltage output proportional to detected signal. |
|
Relays – 18 Max Contacts |
1 relay assigned to alarm level 1 – channels 1 to 8. |
| Power Supply | |
|---|---|
| Fuse 1 (AC Input) | T1.0A |
| Fuse 2 (24VDC input) | T500mA |
